西门子PLC STEP7多个FC调用同个FB监控方法

ZhangJian 2022-11-01 n次浏览 工控自动化 编辑

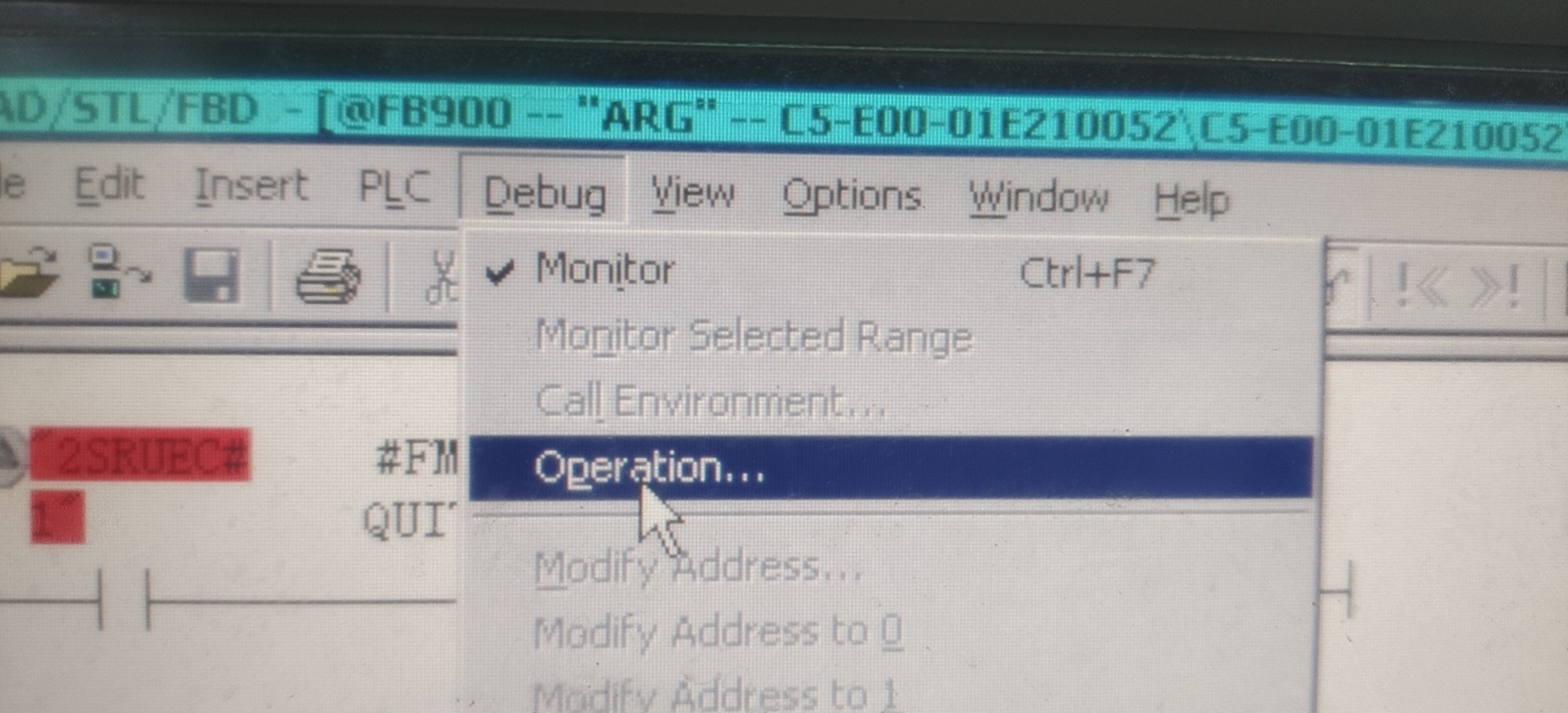

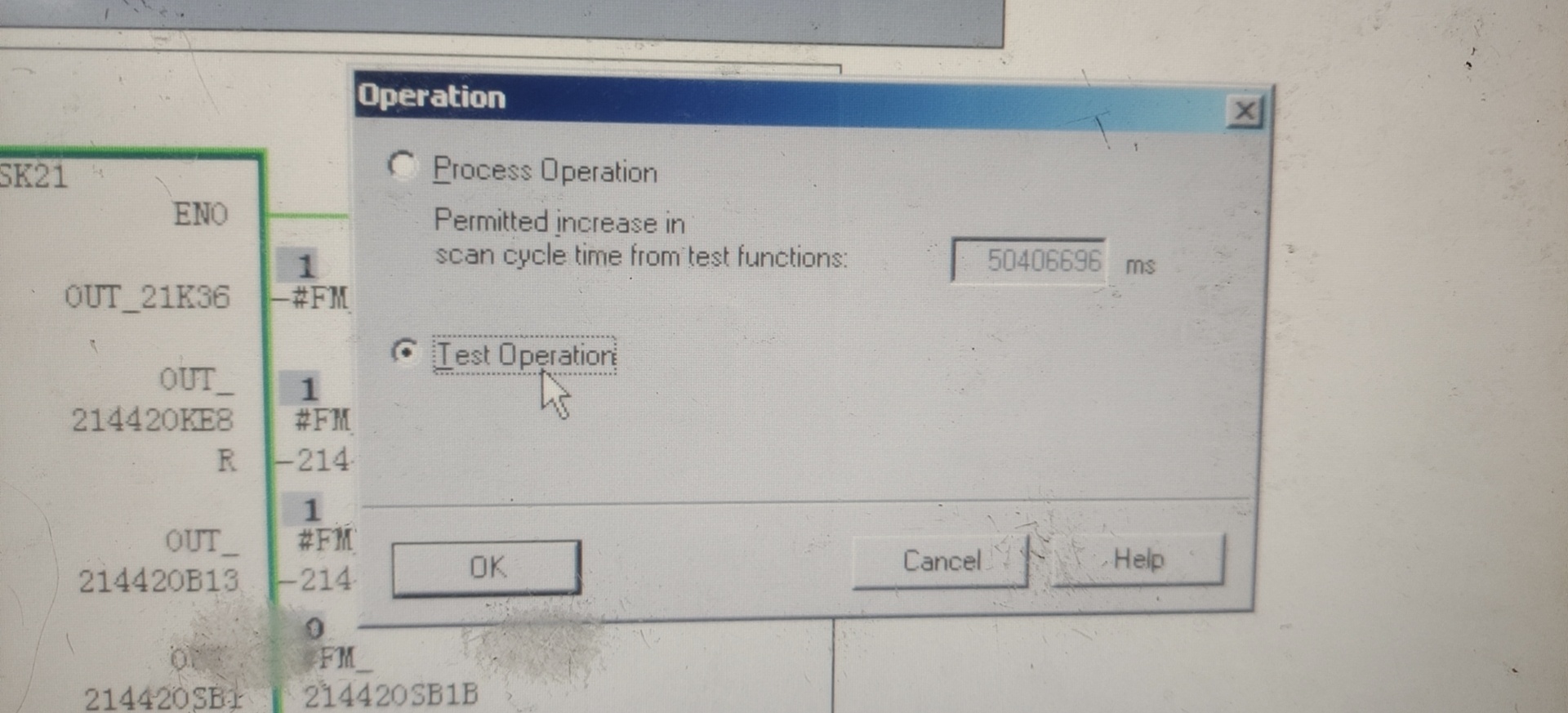

多个FC块调用同一个FB块,为了监控的是需要的对应的FC的状态,需要在进入FB块进行如下操作 在Debug菜单下,点击Operation选项,选择Test process,确定

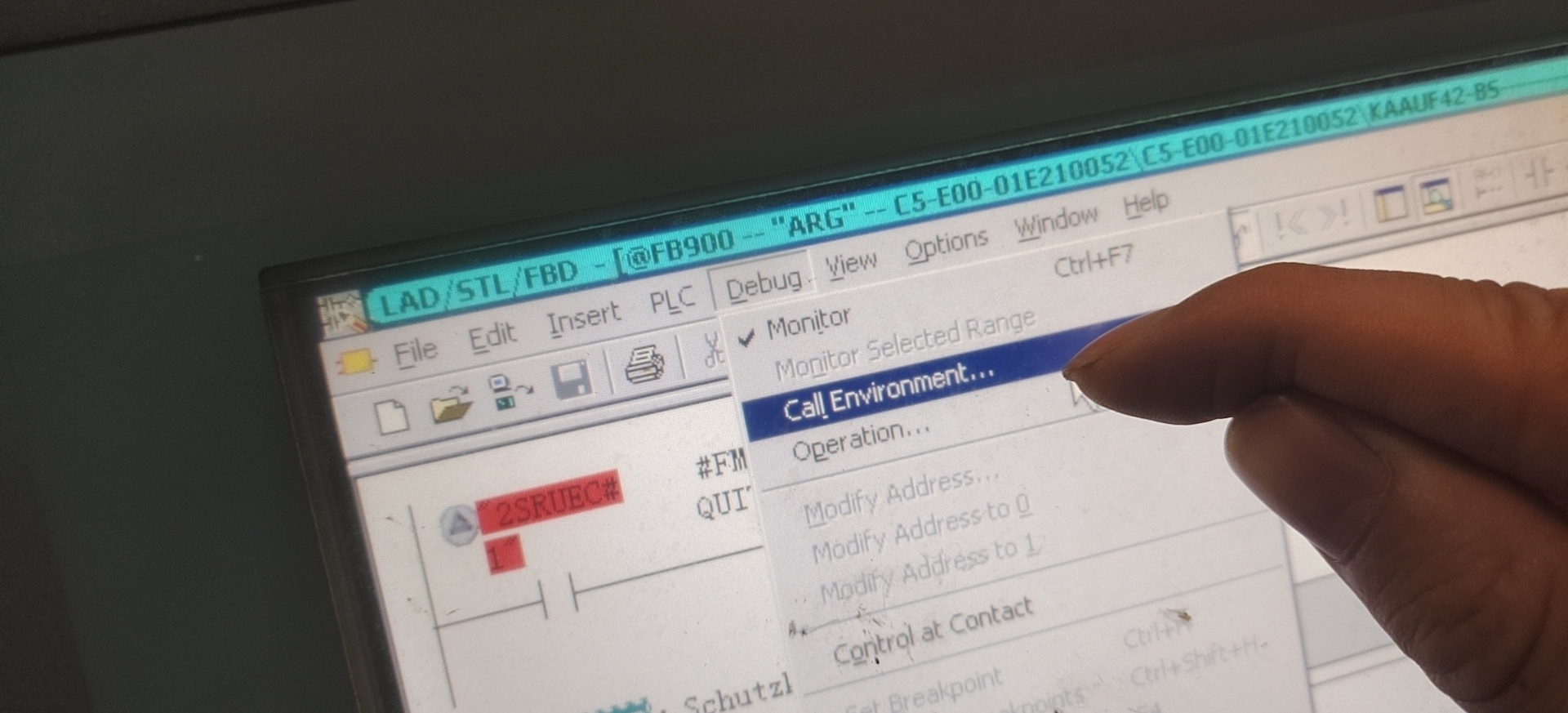

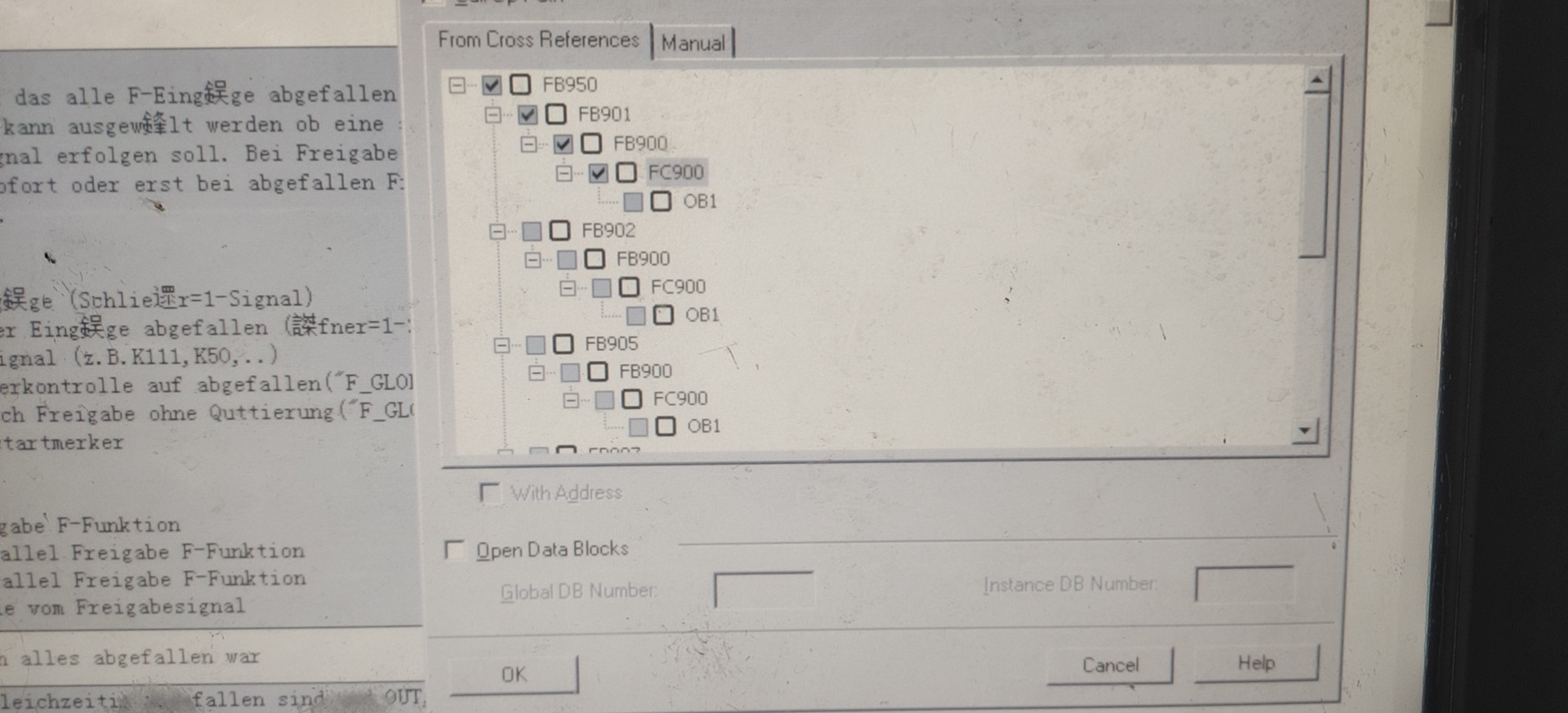

图1 图2 在Debug菜单下,点击Call Environment选项,在相应的FC块上勾选确定 点击Online进行监控就可以了(必须在不监控的状态才能点勾选)

图3 图4
